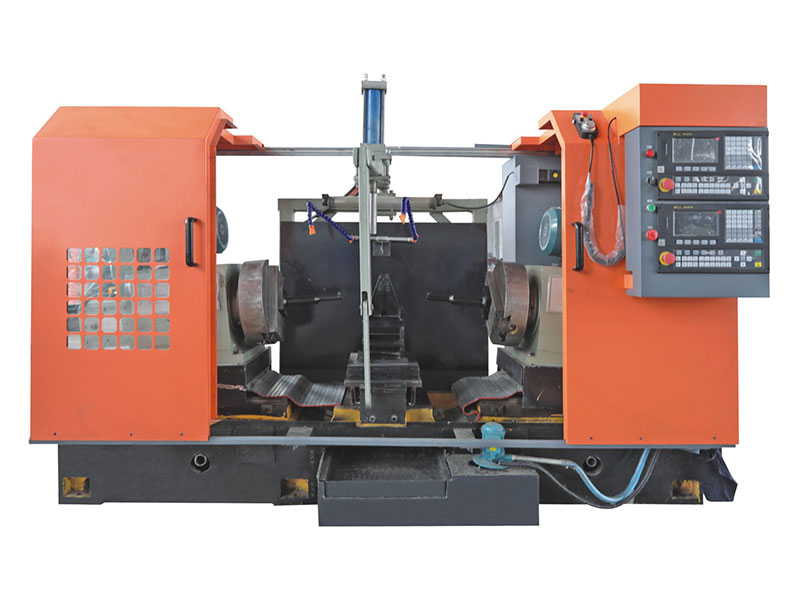

名称:硬密封闸阀机床
描述:机床采用数控系统控制,操作简单、。两个斜面同时加工,提高加工效率,节省人工,降低成本。
详细说明:
1.机床适用于各种硬密封阀门与闸板结合面的加工、加工、减少人工、加工尺寸统一性高、操作简单。
2.加工:在加工过程中数控机床采取动力头同时工作的方式可以在同一时间内完成整个阀门两个封水面的加工。所需时间在45秒-2分钟。
3.减少人工:可以一人同时操作两台车床或者同时操作一台本车床与一台多孔钻床。
4.加工尺寸统一性高:本机床采用数控控制系统无需重复对刀,从而提高尺寸的统一性。
5.操作简便:机床采用数控控制系统,有数控操作经验者一学即会。
规格参数:
硬密封闸阀机床规格参数
|
||||||
项目
|
机床规格
|
YCⅡYZ200HT
|
YCⅡYZ400HT
|
YCⅡYZ600HT
|
YCⅡYZ800HT
|
|
技术规格
|
车削直径(mm)
|
Φ240
|
Φ460
|
Φ680
|
Φ900
|
|
加工长度(mm)
|
400
|
500
|
700
|
1000
|
||
X轴行程(mm)
|
50
|
170
|
450
|
570
|
||
Z轴行程(mm)
|
280
|
350
|
450
|
600
|
||
加工精度
|
平面度(mm)
|
≤0.05
|
≤0.05
|
≤0.1
|
≤0.1
|
|
表面粗糙度
|
3.2
|
3.2
|
3.2
|
3.2
|
||
主轴传动
|
传动形式(齿轮变速)
|
4档变速
|
4档变速
|
3档变速
|
3档变速
|
|
主轴转速范围(r/min)
|
72-256
|
72-256
|
40-166
|
40-166
|
||
主轴电机型号
|
YE2-132M-6-5.5KW
|
YE2-132M-6-7.5KW
|
YE2-180L-8-11KW
|
YE2-180L-8-11KW
|
||
数控控制系统(选配)
|
南京华兴---伺服系统 广州数控---伺服系统
|
|||||
进给形式 |
伺服电机
|
7.5N.m
|
10N.m
|
15N.m
|
15N.m
|
|
机床外形
|
全防护
|
机床外形尺寸(长X宽X高mm)
|
3800X1500X1700
|
4500X1800X2200
|
5000X1800X2200
|
5400X2300X2500
|
简易防护
|
机床外形尺寸(长X宽X高mm)
|
3600X1500X1700
|
4350X1800X2200
|
4800X1800X2200
|
5200X2300X2500
|
|
机床重量(kg)
|
28000
|
40000
|
57000
|
85000
|
||
