三面伟德直营网
名称:

三面伟德直营网

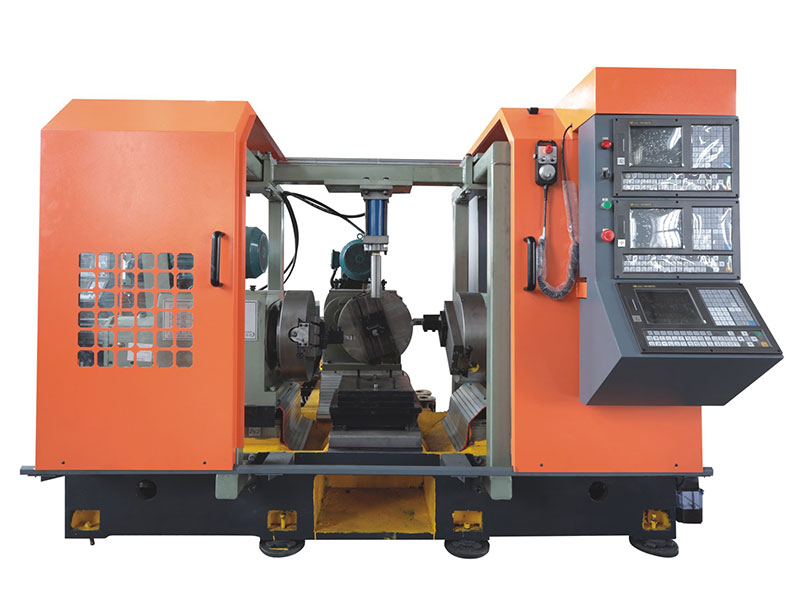

描述:阀门三面伟德直营网 由数控滑台、变速箱、刀盘等主要部件组成,传动系统采用无间隙丝杠,了工件的精度,机床工作,耗能低。
点击在线订购
三面伟德直营网  详细说明


名称:三面伟德直营网

描述:设备可以三个面同时加工平面、外圆、水线、内孔、螺纹一次性加工完成。一个人可以看2-3台机床,机床工作,节省人工,降低成本。
详细说明:
机床采用数控系统控制,操作简单、。三个面同时加工,提高加工效率,节省人工,降低成本。

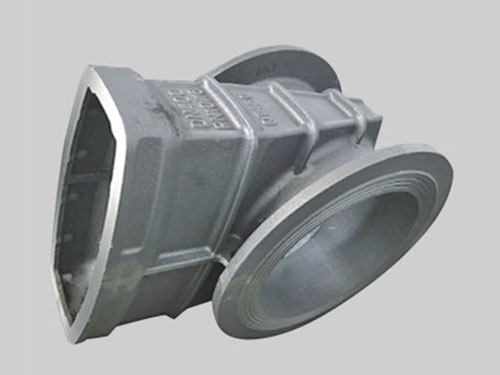

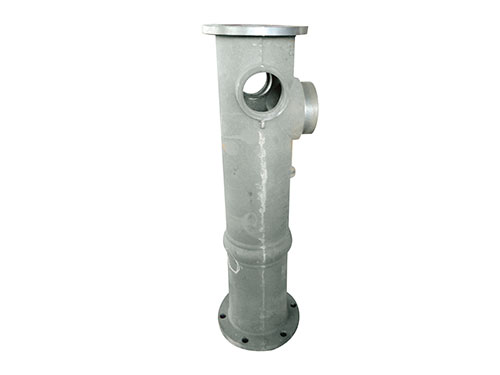

1.机床适用于各种阀门、管件、消防栓等需要平行度垂直度的三个面的加工,加工、减少人工、加工尺寸统一性高、操作简便。
2.加工,在加工过程中机床采用三个动力头同时工作的方式可以在同一时间内完成三个外圆、平面或孔的加工。
3.减少人工,一台专机相当于三台普通设备的效率,并且一人可操作2-3台专机。
4.加工尺寸统一性高,本专机采用数控系统控制,只需要一次对刀即可重复加工同一型号的工件从而提高尺寸的统一性。
5.操作简便,被专机采用数控系统控制有数控操作经验这或加工基础者一学即会。
技术参数:

三面伟德直营网 规格参数

项目

机床规格

YCⅢC200HT

YCⅢC400HT

YCⅢC600HT

YCⅢC800HT

技术规格

车削直径(mm

Φ340

Φ580

Φ840

Φ1025

加工长度(mm

600

800

1000

1100

中间法兰至中心加工尺寸(mm)

400

600

700

900

中间法兰至中心加工尺寸(mm)

150

200

200

250

加工长度(mm

200

300

300

400

X轴行程(mm

170

270

450

570

Z轴行程(mm

280

395

450

450

加工精度

同轴度(mm

0.1

0.1

0.15

0.2

平行度(mm

0.1

0.1

0.15

0.2

垂直度(mm

0.1

0.1

0.15

0.2

表面粗糙度

6.3

6.3

6.3

6.3

主轴传动

传动形式(齿轮变速)

4档变速

4档变速

3档变速

3档变速

主轴转速范围 (r/min)

72-256

40-166

43-87

43-87

主轴电机型号

YE2-132M-6-5.5KW

YE2-132M-6-7.5KW

YE2-180L-8-11KW

YE2-180L-8-11KW

数控控制系统(选配)

南京华兴---步进系统     南京华兴---伺服系统    广州数控---步进系统     广州数控---伺服系统

进给形式
(选配)

步进电机

24N.m

50N.m

50N.m

50N.m

伺服电机

7.5N.m

10N.m

15N.m

15N.m

机床外形

全防护

机床外形尺寸(长X宽X高mm)

3800X2700X1700

4500X3300X2200

5000X3600X2200

5400X39002500

简易防护

机床外形尺寸(长X宽X高mm)

3600X2600X1700

4350X3200X2200

4800X3500X2200

5200X3800X2500

机床重量(kg)

4500

6500

8000

11000
